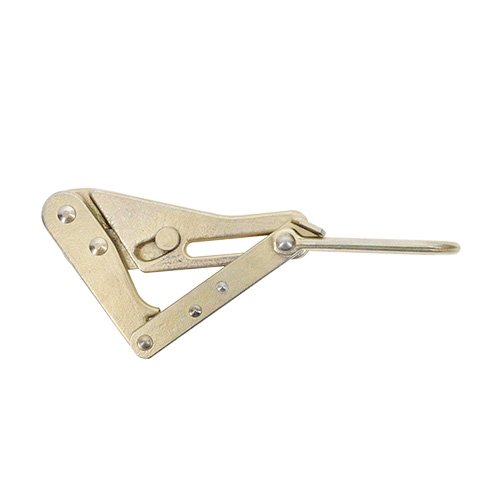

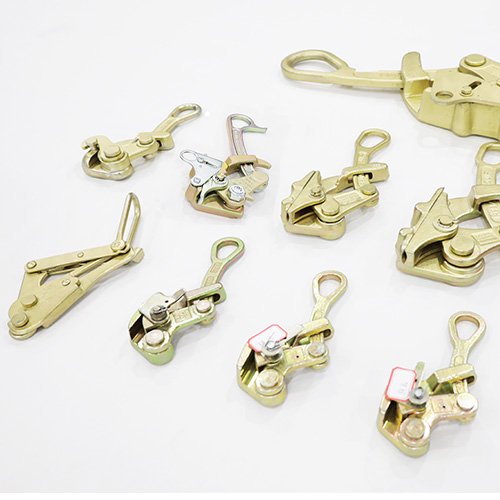

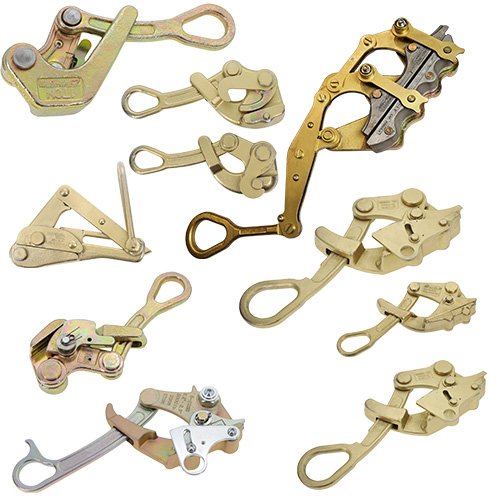

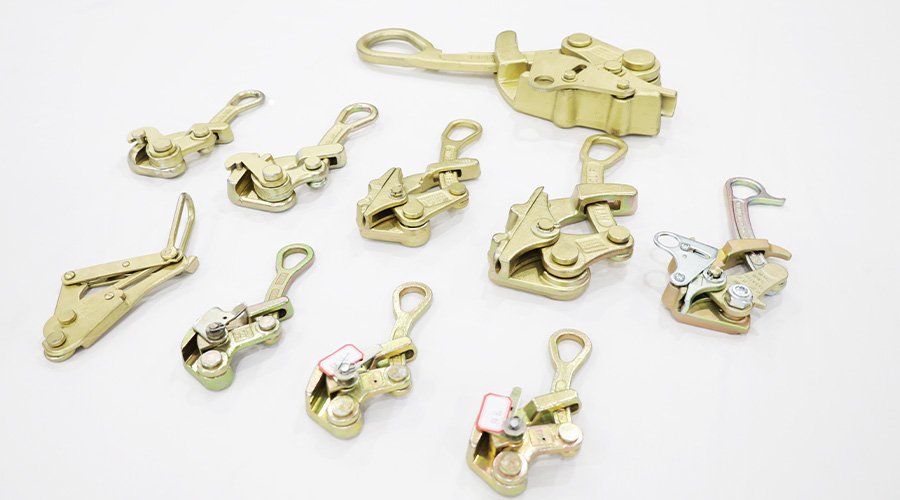

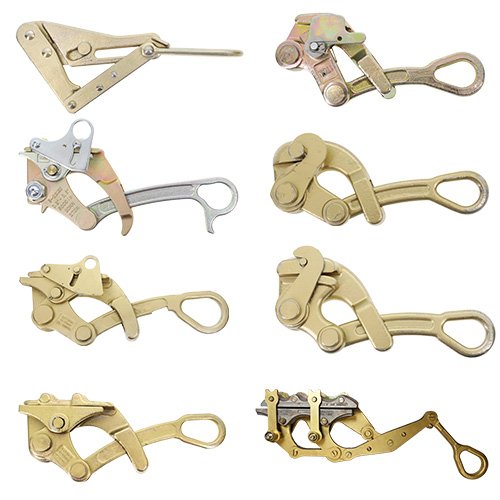

Что такое монтажный зажим для стального троса (Guy Wire Jaw Grip Puller)

Если нам нужно натянуть оттяжку (стальной трос), нам нужен инструмент, который может одновременно зажимать трос и обеспечивать точку опоры. Так появился зажимной пуллер (лягушка).

Конструкция:

Его губки являются самозакрывающимися, и сила зажима проволоки увеличивается по мере роста тягового усилия. Структура с обратными зубьями обеспечивает более сильное сопротивление проскальзыванию. Отверстие на конце рукоятки позволяет вставлять различные крюки.

Материал:

Материалы включают в себя высокоэффективную легированную сталь и алюминиевый сплав. Алюминиевый сплав обходится дороже в производстве для достижения той же твердости и прочности на разрыв, что и у стали, но он легче. Следовательно, у алюминиевого сплава ниже затраты на транспортировку, но выше стоимость использования. Для легированной стали верно обратное. Мы рекомендуем приобретать стальные зажимы, так как их стабильность и срок службы намного выше, чем у алюминиевых.

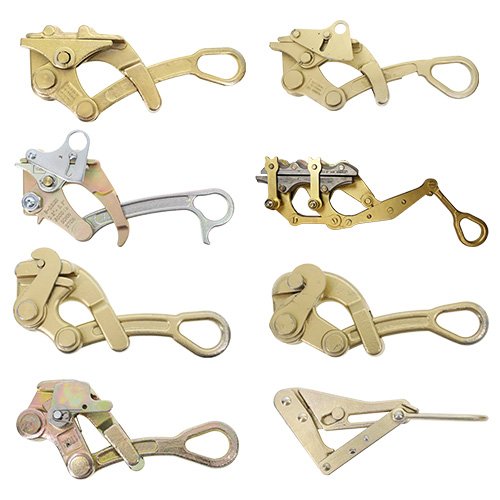

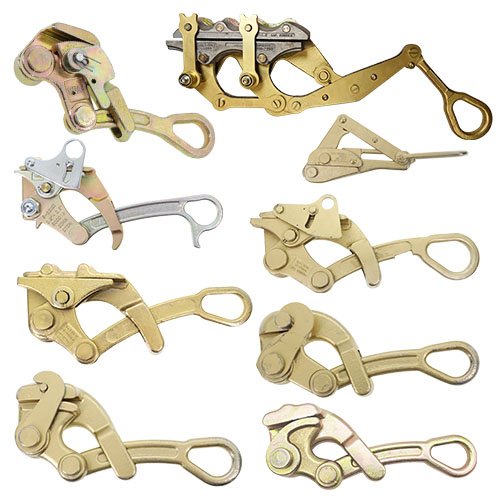

Типы:

Их можно разделить на два типа в зависимости от формы губок, и оба типа подходят для стальных тросов. Ниже приведен краткий анализ их плюсов и минусов для осознанного выбора.

Круглые губки:

Площадь контакта очень велика, в сомкнутом состоянии зажим напоминает трубку, а три стороны, контактирующие с тросом, имеют насечки с обратными зубьями. Такой зажим максимально защищает внешний вид провода, увеличивая при этом сопротивление.

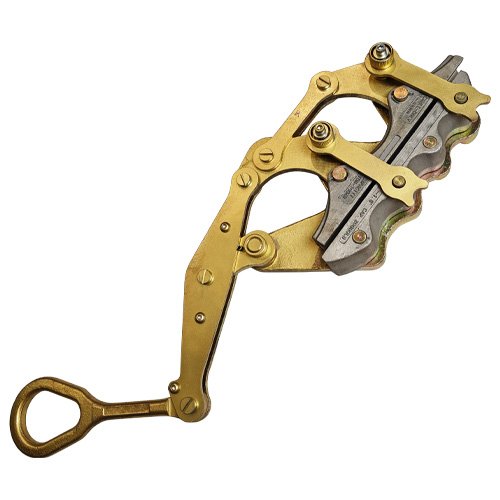

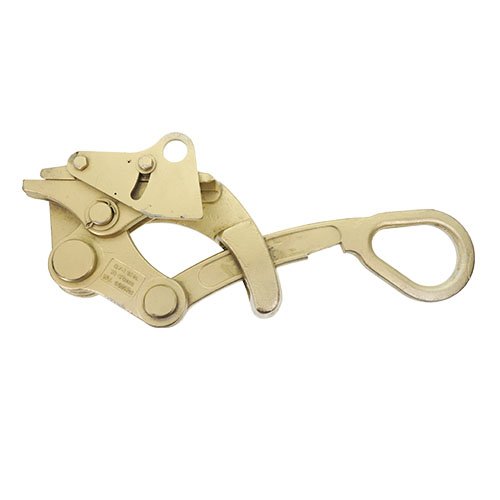

Губки зубчатого типа:

Подвижная часть представляет собой шестерню с высокоплотными обратными зубьями, которые сильнее впиваются в трос при увеличении натяжения. Неподвижная часть имеет закругленные края для предотвращения соскакивания провода. Проблема в том, что он портит внешний вид поверхности, но для стальных оттяжек этот недостаток несущественен.

Поверхностная обработка:

После электрооцинковки мы проводим желтую пассивацию, что эффективно повышает коррозийную стойкость.

Принцип работы:

Шаг 1: Проверьте характеристики на корпусе зажима, чтобы убедиться, что он соответствует диаметру троса и требуемому тяговому усилию.

Шаг 2: Откиньте боковые защелки (если они есть), чтобы открыть доступ к губкам.

Шаг 3: Нажмите на подвижную рукоятку, чтобы разжать губки, и вложите трос. После отпускания рукоятки губки закроются автоматически.

Шаг 4: Убедитесь, что зажим полностью захватил трос.

Шаг 5: Закройте боковые защелки (при наличии).

Шаг 6: Зацепите крюк за хвостовую часть зажима и приступайте к работе.

Примечание:

Инструмент можно использовать только для натяжения кабелей, его нельзя использовать для подъема грузов.

Во время работы люди должны находиться на безопасном расстоянии.

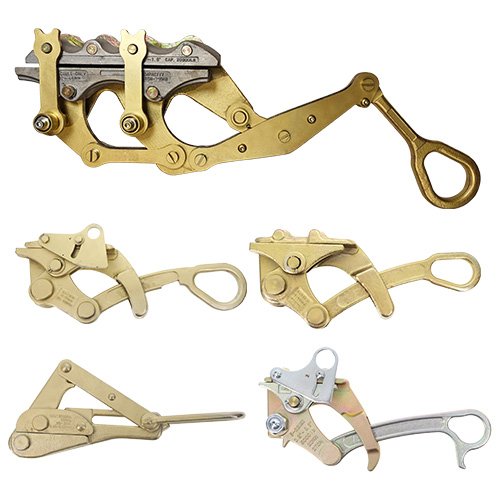

Как выбрать подходящий монтажный зажим

1. Определите тип вашего проводника

Сначала определите точный тип кабеля, который вы будете натягивать: голый алюминий, медная жила, провод АС (ACSR), изолированный СИП (ABC) или стальной трос — все они ведут себя по-разному под нагрузкой. Зажиму для гладких изолированных проводников нужны более щадящие зубья, чем для грубых стальных прядей.

2. Соответствие максимальному диаметру кабеля

Всегда выбирайте зажим, максимальное раскрытие губок которого немного превышает внешний диаметр вашего кабеля. Если диаметр провода 25 мм, зажим, рассчитанный на 30 мм, даст вам пространство для работы и предотвратит перенапряжение инструмента.

3. Проверьте номинальное тяговое усилие

Оцените пиковую силу натяжения, требуемую для вашей задачи, и выберите зажим с запасом прочности выше этого показателя. Отметки «Heavy-duty» недостаточно; всегда проверяйте паспортную нагрузку производителя.

4. Решите, важна ли защита поверхности кабеля

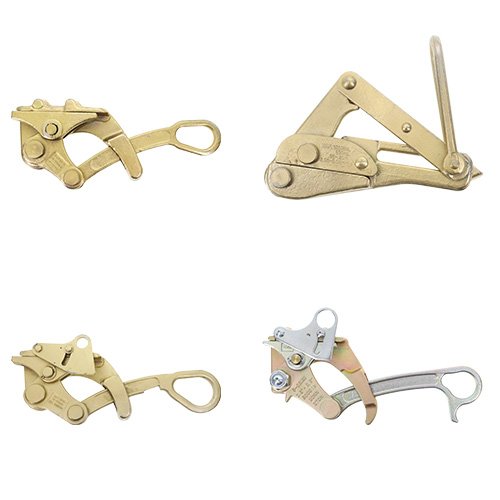

Если вы работаете с хрупкой изоляцией (например, высоковольтный СИП), вам могут понадобиться губки с гладкими контактными зонами или защитными вставками. Если же следы на поверхности не критичны (как на голых стальных тросах), агрессивные обратные зубья обеспечат максимальный захват.

5. Оцените общее качество сборки

Конструкции из легированной стали обладают наибольшей устойчивостью к усталости и износу. Ищите прецизионно обработанные оси, закаленные зубья губок и плавно работающие рычаги — это качества, которые вы почувствуете при первом же нажатии.

6. Оцените поддержку поставщика и сервис

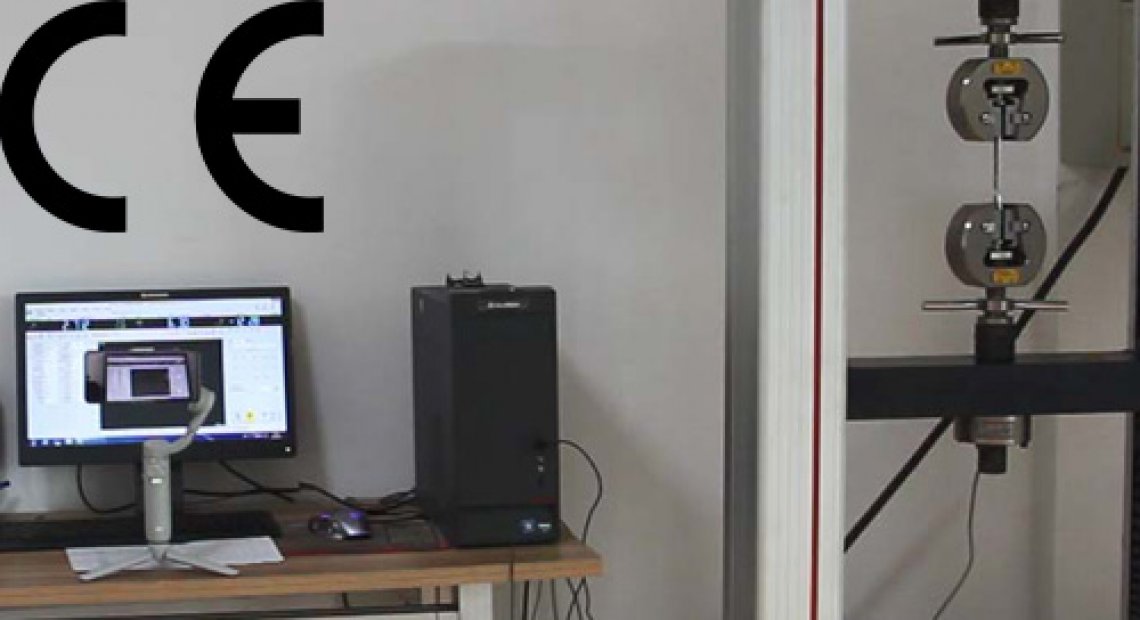

Хороший инструмент ценен настолько, насколько хороша команда, стоящая за ним. Предоставляет ли производитель отчеты об испытаниях под нагрузкой или сертификаты калибровки? Наличие запчастей и оперативная поддержка помогут избежать дорогостоящих простоев.

7. Баланс цены и производительности

Взвесьте первоначальную стоимость и общую ценность владения. Дешевый зажим может сэкономить деньги сейчас, но быстрее износится или соскользнет под нагрузкой, создавая угрозу безопасности. Выбор проверенной модели, сертифицированной по ISO, обычно окупается надежностью и долговечностью.
