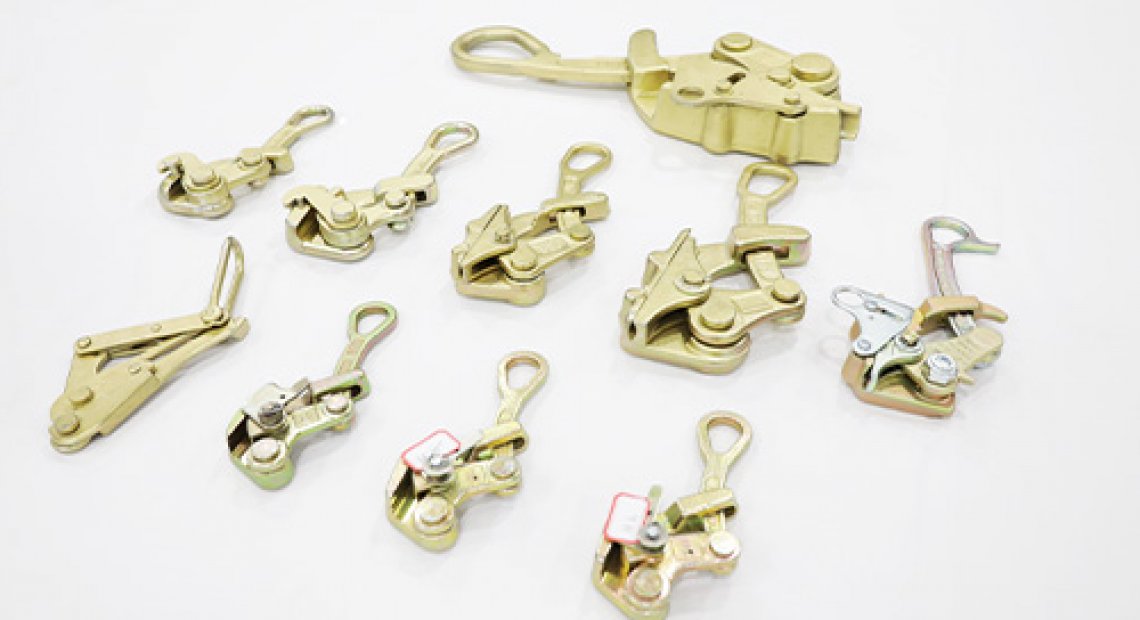

Что такое монтажный зажим для провода (Jaw Wire Puller)?

Монтажный зажим (Jaw Wire Puller) — это специальный инструмент, предназначенный для натяжения различных проводов. Он часто используется при строительстве электросетей, установке линий связи и в натяжном оборудовании. Его «щеки» имеют тщательно проработанные насечки, которые увеличивают сопротивление скольжению, защищая при этом провод. Диапазон открытия щек напрямую зависит от диаметра кабеля.

Существует два типа конструкции щек монтажного зажима:

Кулачковый монтажный зажим (Cam Jaw Wire Puller)

Неподвижная щека прямая, а подвижная имеет кулачковую форму. Только подвижная щека оснащена насечками. По мере натяжения кабеля подвижная щека сжимается все сильнее, увеличивая силу зажима и, соответственно, сопротивление. Этот тип зажима больше подходит для более толстых и жестких проводов, таких как стальные тросы, неизолированные алюминиевые провода и т.д.

Параллельный монтажный зажим (Parallel Jaw Wire Puller)

В этом типе как неподвижная, так и подвижная щеки являются прямыми и параллельными друг другу, и обе покрыты неглубокими противоскользящими зубцами. Такой зажим имеет большую площадь контакта с кабелем и обеспечивает значительное сопротивление, поэтому даже кабели с низкой прочностью на растяжение могут выдерживать большое натяжение. Кроме того, это защищает материал кабеля в точке зажима от повреждений. Его можно использовать для натяжения практически всех видов кабелей.

Другие функции:

Боковая перегородка (баффл) предназначена для создания бокового усилия, предотвращающего выскальзывание кабеля в сторону после натяжения.

Встроенная пружина автоматически закрывает щеки после того, как мы вручную открываем их и вставляем кабель, обеспечивая начальное усилие зажима для плавной работы.

Принцип работы

Монтажный зажим работает за счет надежного захвата кабеля специально разработанными щеками. Как только провод помещается между щеками, встроенная пружина создает начальное усилие сжатия. При приложении тягового усилия во время натяжения щеки автоматически сжимаются сильнее, увеличивая трение и удерживающую силу без повреждения поверхности кабеля. В кулачковых зажимах подвижная щека «вгрызается» глубже при увеличении нагрузки, обеспечивая надежный захват жестких проводов. В параллельных зажимах обе щеки смыкаются равномерно, распределяя давление по большей площади для защиты мягких кабелей при сохранении высокого сопротивления.

Применение

Идеально подходит для строительства линий электропередач, обеспечивая безопасное и эффективное натяжение кабеля при монтаже.

Широко используется в проектах телекоммуникационных линий, где стабильный захват предотвращает проскальзывание и повреждение кабеля.

Подходит для задач по натяжению стальных тросов, алюминиевых проводников, медных кабелей и кабелей СИП (ABC).

Отличный выбор для обслуживания воздушных линий, обеспечивающий надежное повторное натяжение и безопасную удерживающую силу.

Эффективен в мостостроении, на железных дорогах и в промышленных проектах электромонтажа, где требуется большая тяговая сила.

Разработан для коммунальных подрядчиков и электромонтажников, нуждающихся в долговечных инструментах, сертифицированных по стандарту ISO.

Работает с различными диаметрами (1,9 мм – 45,7 мм), что делает его универсальным для разных отраслей.

Материалы и производство:

Монтажные зажимы, поставляемые HULK Metal, изготавливаются из высокоэффективной легированной стали методом горячей объемной штамповки, что обеспечивает повышенные эксплуатационные характеристики.

Корпус, подвижная щека и рукоятка изготовлены методом горячей штамповки, перегородка — методом лазерной резки, а пружина — путем гибки высокоэластичной стали.

Поверхностная обработка — электрогальваническое цинкование со средней толщиной покрытия 5 мкм.

3.6 На что обратить внимание при выборе подходящего монтажного зажима

Убедитесь, что максимальное раскрытие щек зажима соответствует наибольшему внешнему диаметру вашего кабеля, троса или проводника, чтобы избежать несовместимости.

Убедитесь, что номинальное тяговое усилие зажима соответствует требуемой прочности на растяжение для вашего конкретного проекта.

Учитывайте коэффициент безопасности при испытаниях: предельное тяговое усилие обычно проверяется с коэффициентом безопасности 2, в то время как безопасная рабочая нагрузка (SWL) обычно рассчитывается с коэффициентом 1,5.

На что обратить внимание при выборе поставщика монтажных зажимов

Производственные мощности

Выбирайте поставщика с современными кузнечно-прессовыми и механическими цехами, стабильными источниками сырья и крупносерийными производственными линиями. Достаточные мощности гарантируют стабильное качество, короткие сроки поставки и возможность обработки как небольших, так и оптовых заказов без задержек.

Система обеспечения качества

Надежный поставщик должен иметь сертификат ISO 9001 и полный процесс контроля качества. Обращайте внимание на наличие проверок размеров, испытаний на прочность на растяжение, испытаний в солевом тумане и подробных отчетов об инспекциях, гарантирующих соответствие зажима международным стандартам.

Техническая поддержка

Сильные поставщики обеспечивают инженерную поддержку, включая индивидуальный дизайн щек, консультации по выбору материалов и руководства по эксплуатации. Техническая база помогает выбрать наиболее подходящую модель зажима, снижает риски при монтаже и повышает эффективность проекта.

Послепродажное обслуживание

Узнайте, предлагает ли поставщик оперативную связь, поддержку в решении проблем и гарантии замены. Надежное послепродажное обслуживание обеспечивает долгосрочное сотрудничество, сокращает время простоев при возникновении неполадок и дает уверенность в защите ваших инвестиций.

Глобальный опыт

Выбирайте поставщика с подтвержденным опытом экспорта в различные регионы, включая Европу, Северную Америку и Юго-Восточную Азию. Такие поставщики разбираются в международной логистике, стандартах упаковки и требованиях к документации, что делает трансграничные сделки проще и снижает риски задержек.

FAQ (Часто задаваемые вопросы)

Вопрос 1: Как вы обеспечиваете качество?

Ответ: Мы располагаем профессиональным центром контроля качества, оснащенным современным оборудованием, внедряем строгие процедуры тестирования и придерживаемся стандартов управления ISO 9001. Каждая партия монтажных зажимов проходит проверку размеров, испытания на растяжение и функциональные проверки для обеспечения неизменной надежности и долговечности изделий.

Вопрос 2: Какова цена на монтажный зажим?

Ответ: Цены варьируются в зависимости от размера изделия, типа обработки поверхности и объема заказа. Поскольку мы владеем собственными заводами, мы можем предоставить точные котировки в режиме реального времени. Для оптовых заказов обычно предусмотрены льготные цены без ущерба для стандартов качества продукции HULK Metal.

Вопрос 3: Как я могу получить более выгодную цену?

Ответ: Наши цены уже конкурентоспособны при равных условиях качества. Тем не менее, крупные заказы и долгосрочное сотрудничество обычно позволяют получить более выгодные скидки. Обсуждение детальных требований с нашей командой гарантирует наиболее экономичное решение при сохранении строгих гарантий качества для ваших проектов.

Вопрос 4: Каков минимальный объем заказа (MOQ) для монтажных зажимов?

Ответ: Требования к MOQ зависят от размера и технических характеристик необходимого вам изделия. Некоторые стандартные модели доступны для заказа в небольших количествах. Для получения точной информации и обеспечения наиболее выгодных условий, пожалуйста, свяжитесь с нами напрямую, указав свои требования.

Вопрос 5: Каков ваш цикл доставки?

Ответ: График доставки зависит от объема заказа и требований к индивидуальному исполнению. Стандартные заказы обычно занимают около 30 дней, в то время как крупные или сложные проекты могут потребовать до 45 дней. Мы также предоставляем услуги ускоренного планирования для срочных проектов.

Вопрос 6: Какие виды отделки поверхности вы предлагаете?

Ответ: Мы предлагаем электрогальваническое цинкование с пассивацией для обеспечения коррозионной стойкости и длительного срока службы. Средняя толщина покрытия составляет 5 мкм. Каждая партия проходит строгий контроль качества поверхности для гарантии равномерности покрытия и защиты от износа, ржавчины и агрессивных сред.

Вопрос 7: В какие страны вы осуществляете доставку?

Ответ: HULK Metal экспортирует монтажные зажимы более чем в 50 стран мира, включая страны Европы, Северной и Южной Америки, Африки и Юго-Восточной Азии. Обладая богатым опытом в международной логистике, мы гарантируем беспрепятственную отгрузку, надлежащую упаковку и своевременную доставку на ваши объекты.

Вопрос 8: Из какого материала изготовлены ваши зажимы?

Ответ: Наши зажимы производятся из высокоэффективной легированной стали методом горячей объемной штамповки. Этот процесс создает плотную внутреннюю структуру, повышает прочность на растяжение и обеспечивает долговечность. Такие компоненты, как щеки, рукоятки и перегородки, проходят прецизионную механическую обработку и строгие испытания.

Вопрос 9: Какие размеры монтажных зажимов вы предлагаете?

Ответ: Мы предлагаем зажимы, подходящие для кабелей диаметром от 1,9 мм до 45,7 мм, с номинальной грузоподъемностью от 1 500 до 20 000 фунтов. В наличии имеются два типа щек для различных сценариев применения и требований к материалам.

Вопрос 10: Какие способы оплаты и условия поставки вы поддерживаете?

Ответ: Мы поддерживаем гибкие способы оплаты, включая T/T (банковский перевод), L/C (аккредитив) и договорные условия для крупных заказов. Условия поставки включают FOB, CIF и EXW в зависимости от предпочтений заказчика. Наша логистическая команда обеспечивает точность документации и бесперебойную транспортировку всех грузов.

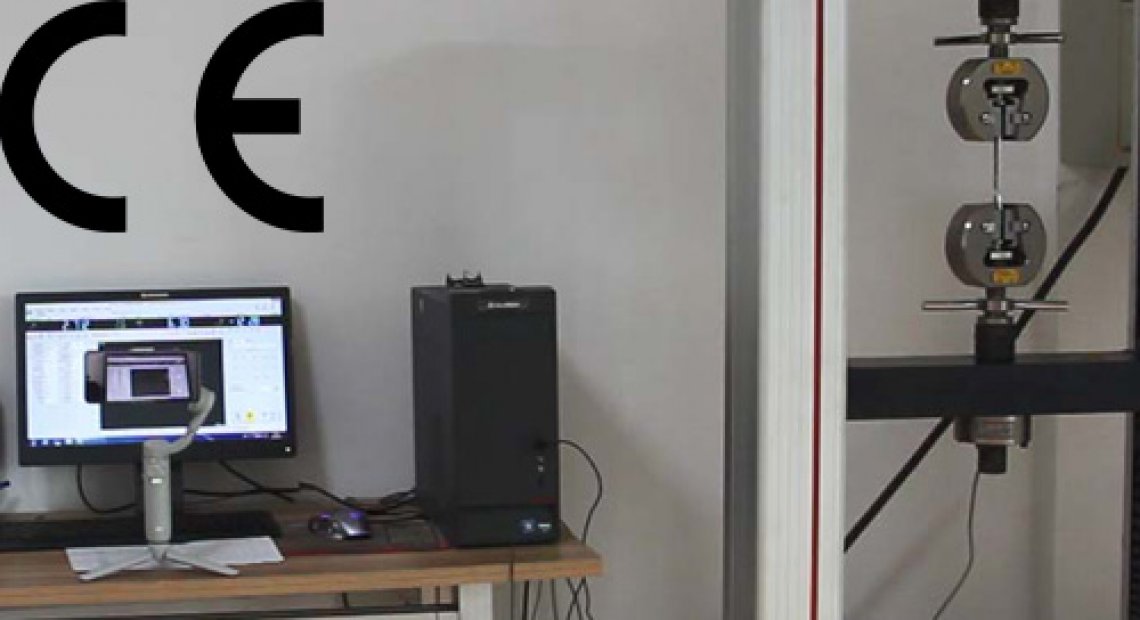

Вопрос 11: Как вы проверяете безопасную рабочую нагрузку (SWL) зажима?

Ответ: Каждая партия проходит строгие испытания на растяжение. Мы прикладываем силу, в 1,5 раза превышающую коэффициент безопасности, для подтверждения безопасной рабочей нагрузки, и в 2 раза — для определения предела прочности на разрыв. Все прошедшие проверку заказы сопровождаются подробными отчетами об испытаниях.

Вопрос 12: Для каких кабелей подходят ваши зажимы?

Ответ: Наши зажимы подходят для широкого спектра проводников, включая стальные тросы, неизолированные алюминиевые провода, медные кабели, изолированные кабели и кабели СИП (ABC). Модели с параллельными щеками хорошо справляются с мягкими проводниками, а кулачковые модели идеальны для более жестких проводов.

Известные бренды монтажных зажимов

GripMaster

Прочная конструкция из сплава

Зажимы GripMaster изготовлены из легированной стали премиум-класса, обеспечивающей исключительную устойчивость к деформации, износу и коррозии. Это гарантирует долгосрочную надежность даже при многократном тяжелом промышленном или коммунальном использовании.

Надежный захват щек

Его прецизионно спроектированные щеки прочно фиксируют кабели и провода, предотвращая проскальзывание во время натяжения. Надежный захват снижает риск несчастных случаев и поддерживает стабильную работу даже при работе с кабелями высокого натяжения или большого диаметра.

Эргономичные рукоятки

Рукоятки GripMaster разработаны для комфорта оператора, минимизируя усталость при длительных операциях. Эргономичный захват обеспечивает более безопасное обращение и плавное натяжение, повышая эффективность на объекте.

Универсальный диапазон нагрузок

Доступные в различных вариантах грузоподъемности, зажимы GripMaster могут работать с легкими и тяжелыми кабелями в разных отраслях промышленности. Эта универсальность делает их подходящими для строительства и коммунального хозяйства.

PowerGrip

Надежная конструкция для тяжелых условий эксплуатации

Изготовленные из высокопрочной стали, зажимы PowerGrip устойчивы к изгибу или структурным повреждениям при экстремальных тяговых усилиях. Они идеально подходят для промышленного применения и сохраняют стабильную работу в сложных условиях.

Прецизионные противоскользящие зубья

Специально разработанные зубья щек максимизируют трение, защищая поверхность кабеля от износа и деформации. Это позволяет операторам прикладывать максимальное тяговое усилие, не повреждая дорогостоящие провода.

Плавная работа

Интегрированные пружинные механизмы обеспечивают легкое открытие и автоматическое закрытие щек. Эта функция повышает скорость и безопасность работы, гарантируя надежную фиксацию кабеля перед началом натяжения.

Широкая совместимость

Подходят для стальных, алюминиевых и медных кабелей различных диаметров. Зажимы PowerGrip обеспечивают гибкость при выполнении различных проектных требований, являясь универсальным инструментом для профессионалов.

CablePro

Высокопрочные материалы

Зажимы CablePro изготовлены из легированной стали, что обеспечивает превосходную прочность на растяжение и увеличенный срок службы. Эти инструменты выдерживают многократное промышленное или полевое использование без ухудшения рабочих характеристик.

Улучшенные функции безопасности

Боковые перегородки и встроенные предохранительные защелки предотвращают случайное высвобождение кабеля во время натяжения. Такая конструкция обеспечивает более безопасную работу технических специалистов и снижает риск задержек в реализации проекта.

Простота обслуживания

Модульная конструкция позволяет быстро заменять изношенные щеки или рукоятки без использования специальных инструментов. Это сокращает время простоев и затраты на техническое обслуживание, позволяя соблюдать график работ.

Строгий контроль качества

Каждое изделие проходит проверку размеров, испытания на растяжение и тщательный осмотр, что гарантирует стабильную производительность и надежность даже в сложных рабочих условиях.

Klein Tools

Надежная репутация бренда

Бренд Klein Tools признан во всем мире благодаря надежности, точности и качеству на профессиональных рынках электротехнического и коммунального оборудования. Выбор Klein гарантирует проверенную эффективность в критически важных проектах.

Эргономичный дизайн захвата

Эргономичные рукоятки снижают нагрузку при длительной эксплуатации, повышая эффективность и безопасность оператора. Этот дизайн особенно полезен в полевых условиях, где требуются долгие часы работы.

Универсальные модели

Предлагает несколько вариантов конструкции щек для работы с различными диаметрами и материалами проводов. Инструменты Klein Tools обеспечивают гибкость для различных проектов — от линий электропередач до прокладки кабелей связи.

Коррозионностойкое покрытие

Электрооцинкованные или окрашенные поверхности продлевают срок службы и выдерживают суровые внешние условия, сохраняя надежность как в промышленных, так и в строительных условиях.

Greenlee

Высокая нагрузочная способность

Зажимы Greenlee, созданные для тяжелых промышленных и коммунальных работ, выдерживают экстремальные нагрузки без ущерба для структуры, обеспечивая надежное натяжение кабелей большого диаметра или высокой прочности.

Инновационный дизайн щек

Тщательно спроектированные щеки обеспечивают максимальный захват, защищая кабели от деформации или повреждения поверхности. Эта конструкция подходит для деликатных или дорогостоящих проводников.

Простота эксплуатации

Встроенные пружинные механизмы и интуитивно понятный дизайн ускоряют процесс установки и натяжения кабелей, делая работу технических специалистов в полевых условиях более эффективной и безопасной.

Широкая совместимость с кабелями

Поддерживает стальные, алюминиевые, медные и комбинированные кабели различных диаметров, что делает его универсальным решением для различных промышленных и строительных проектов.

CAMPBELL

Прочная конструкция

Кованые стальные корпуса обеспечивают долговечность при многократном интенсивном использовании, что делает их надежными в промышленном, строительном и коммунальном секторах.

Точный зажим кабеля

Равномерное распределение давления по щекам обеспечивает стабильный захват по всей поверхности кабеля, снижая риск проскальзывания и повреждения.

Надежная промышленная производительность

Поддерживает стабильную тяговую силу при выполнении повторяющихся операций, гарантируя эффективность и безопасность в условиях высокого спроса.

Стойкость к коррозии и износу

Поверхностная обработка предотвращает появление ржавчины и истирание, продлевая срок службы зажима и сохраняя оптимальные рабочие характеристики в течение долгого времени.

Crosby

Лидер отрасли по надежности

Бренд Crosby пользуется мировым доверием в критически важных задачах по подъему и перемещению грузов. Их зажимы соответствуют строгим отраслевым стандартам, обеспечивая безотказную работу в сложных условиях.

Грузоподъемность для тяжелых условий

Разработаны для эффективной работы с кабелями большого диаметра и высокими растягивающими нагрузками, что делает их идеальными для промышленного и коммунального применения.

Долговечное покрытие

Оцинкованные или окрашенные поверхности защищают от коррозии, истирания и воздействия окружающей среды, продлевая срок службы и сохраняя работоспособность.

Универсальное применение

Совместимы со стальными, алюминиевыми и комбинированными кабелями, подходят для различных промышленных, строительных и коммунальных проектов по всему миру.

HULK Metal

Высокопроизводительная легированная сталь

Изготовленные методом горячей объемной штамповки для получения плотной внутренней структуры и максимальной прочности на растяжение, зажимы HULK Metal надежно выдерживают тяжелые нагрузки и суровые условия работы.

Два варианта конструкции щек

Кулачковые и параллельные щеки позволяют работать как с мягкими, так и с жесткими кабелями. Конструкция сводит к минимуму повреждения, обеспечивая при этом мощную и стабильную силу захвата.

Строгий контроль качества

КИМ (CMM), тесты на твердость, испытания в солевом тумане и тесты на растяжение гарантируют, что каждая партия достигает уровня прохождения 99,99%, обеспечивая надежность при оптовых заказах.

Прямые поставки с завода и экономическая эффективность

Оптимизированное производство, эффективная цепочка поставок и процессы, соответствующие стандартам ISO, обеспечивают конкурентоспособные цены для оптовых покупателей без ущерба для качества или скорости доставки.
